Panel Atap Komposit Logam

Panel Atap Komposit Logam Shunchen menawarkan solusi atap terintegrasi untuk pabrik industri, gudang, gudang pendingin, dan bangunan komersial. Dilengkapi laminasi berkelanjutan pada kulit logam tahan lama dan inti berinsulasi (50–200 mm), produk ini menghilangkan lapisan tambahan di lokasi sekaligus memaksimalkan efisiensi energi. Didukung oleh kapasitas grup 450.000 ton, kapal ini memberikan spesifikasi khusus lengkap dan pengiriman cepat.

Fitur Utama

Isolasi Termal Terintegrasi

Inti berinsulasi ditutup di antara lembaran logam, menciptakan penghalang termal terus menerus di seluruh atap. Inti PU dan PIR sangat cocok untuk bangunan yang mengutamakan pembatasan perpindahan panas melalui atap.

Ketebalan Panel Atap Komposit Logam yang diperlukan dapat dipilih sesuai dengan target insulasi proyek dan kondisi iklim setempat daripada menggunakan satu ketebalan tetap untuk setiap bangunan.

Permukaan Logam Tahan Cuaca

Lapisan logam eksterior memberikan penghalang pertama terhadap hujan, sinar matahari, angin, dan paparan atmosfer. Sistem pelapisan yang dipilih menambah perlindungan pada substrat baja atau aluminium dan juga menentukan hasil akhir atap yang terlihat.

Untuk proyek di lingkungan yang lembab, pesisir, atau terkena bahan kimia, spesifikasi substrat dan pelapis harus dipilih sesuai dengan kondisi korosi yang diharapkan.

Kekakuan Struktural

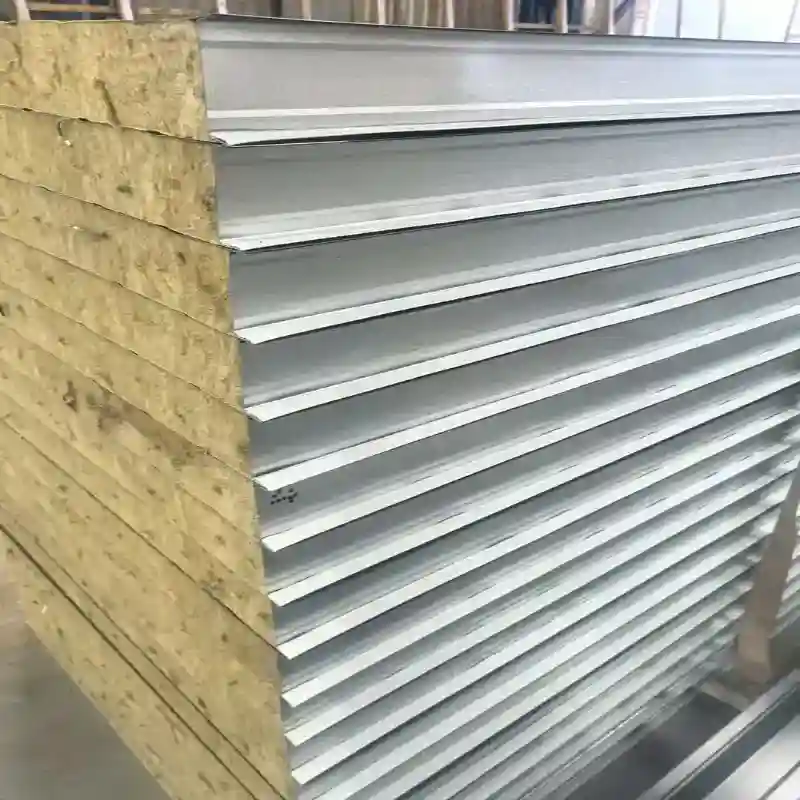

Konstruksi sandwich berikat menggabungkan dua kulit logam dengan inti insulasi kaku atau semi-kaku. Hal ini menghasilkan panel yang lebih tebal dan lebih stabil dibandingkan lembaran logam tipis.

Kekakuan panel bergantung pada jenis inti, ketebalan panel, ketebalan lembaran logam, geometri profil, bentang, dan metode pemasangan. Untuk desain atap struktural, konfigurasi panel akhir harus dipilih sesuai dengan bentang dan kondisi pembebanan yang diperlukan.

Mengurangi Lapisan Atap

Karena penutup dan insulasi logam disediakan sebagai satu komponen buatan pabrik, sistem atap tidak memerlukan lapisan insulasi terpisah antara lembaran atap luar dan bagian dalam bangunan.

Konfigurasi terintegrasi ini dapat mengurangi jumlah tahapan pemasangan dan menyederhanakan penanganan material selama konstruksi atap.

Penampilan Permukaan Kustom

Lembaran logam eksterior dan interior dapat disediakan dalam berbagai lapisan dan warna. Hal ini memungkinkan tampilan atap disesuaikan dengan fasilitas industri, bangunan komersial, gudang, dan persyaratan arsitektur lainnya.

Aplikasi

Bengkel Industri dan Pabrik

Panel atap komposit logam digunakan untuk atap pabrik yang memerlukan isolasi termal bersama dengan permukaan atap logam yang sudah jadi. Konfigurasi PU, PIR, dan wol batu dapat dipilih sesuai dengan kebutuhan termal dan kebakaran bangunan.

Gudang dan Gedung Logistik

Gudang membutuhkan area atap yang luas dengan dimensi panel yang konsisten dan pemasangan yang efisien. Struktur panel prefabrikasi cocok untuk gudang rangka baja dan fasilitas logistik di mana konstruksi atap perlu mencakup area yang luas.

Fasilitas Penyimpanan Dingin

Untuk bangunan penyimpanan dingin dan suhu terkontrol, inti PU atau PIR dapat dipilih karena sifat insulasi termalnya. Ketebalan panel biasanya ditentukan berdasarkan target suhu dalam ruangan, iklim luar ruangan, beban pendinginan, dan desain selubung bangunan.

Bangunan Komersial dan Pertanian

Panel ini dapat digunakan untuk bangunan komersial, fasilitas penyimpanan pertanian, bangunan peternakan, dan struktur lain yang memerlukan penutup atap berinsulasi.

Bangunan Industri Peka Kebakaran

Konfigurasi inti wol batu dapat digunakan jika proyek memerlukan inti insulasi mineral dengan karakteristik tidak mudah terbakar. Klasifikasi kebakaran akhir harus dikonfirmasikan berdasarkan konstruksi panel yang lengkap dan standar pengujian yang berlaku.

Parameter Teknis

Spesifikasi Produk

Pemilihan Ketebalan Khas

Ketebalan Panel Atap Komposit Logam harus ditentukan berdasarkan kinerja termal yang diperlukan, spesifikasi kebakaran, bentang, iklim lokal, dan desain struktur, bukan hanya dipilih berdasarkan jenis bangunan.

Standar yang Berlaku

Shunchen dapat memproduksi panel sesuai dengan persyaratan Tiongkok dan internasional yang ditentukan, termasuk GB/T 23932-2009 dan EN 14509 jika berlaku. Pengujian kebakaran dan kinerja dapat diatur sesuai dengan spesifikasi proyek yang berlaku, termasuk ASTM yang relevan atau metode pengujian regional lainnya.

Standar dan metode pengujian yang tepat harus dikonfirmasi sebelum produksi karena klasifikasi kebakaran dan kinerja termal bergantung pada konstruksi panel secara keseluruhan, termasuk kulit logam, bahan inti, ketebalan, sambungan, dan konfigurasi pemasangan.

Produksi dan Kontrol Mutu

Produksi Panel Berkelanjutan

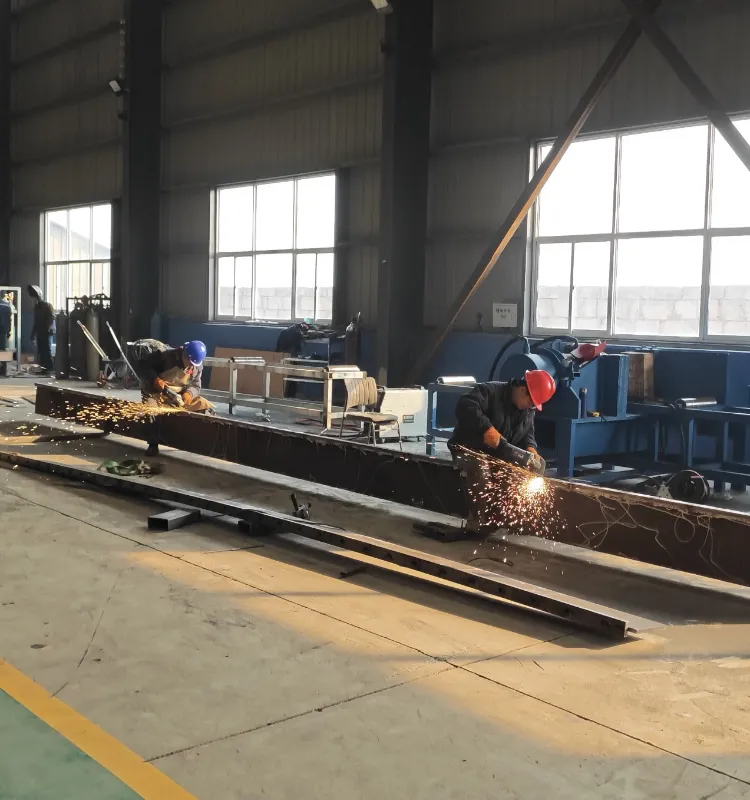

Shunchen menggunakan jalur produksi komposit kontinu otomatis untuk membentuk lembaran logam, menyiapkan inti insulasi, mengaplikasikan bahan pengikat, dan menekan lapisan ke dalam panel terintegrasi.

Produksi berkelanjutan menjaga geometri panel dan susunan lapisan tetap konsisten sepanjang proses produksi.

Inspeksi Bahan Inti

Sebelum laminasi, inti insulasi diperiksa terhadap jenis dan spesifikasi material yang diperlukan. Kepadatan, ketebalan, dan properti terkait lainnya dapat diverifikasi berdasarkan inti yang dipilih dan persyaratan inspeksi yang berlaku.

Pemeriksaan Dimensi Panel

Panel Atap Komposit Logam Selesai diperiksa ketebalan, lebar, panjang, kondisi profil, dan deviasi dimensi yang terlihat. Inspeksi berfokus pada apakah panel yang sudah jadi sesuai dengan spesifikasi produksi yang disetujui.

Ikatan dan Inspeksi Permukaan

Antarmuka terikat diperiksa untuk melihat delaminasi dan ikatan tidak lengkap. Permukaan logam diperiksa apakah ada goresan, cacat lapisan, penyok, dan kerusakan lain yang terlihat sebelum dikemas.

Pengujian Kinerja

Bergantung pada konfigurasi produk dan persyaratan proyek, pengujian dapat mencakup konduktivitas termal, kinerja kebakaran, ketahanan tekukan, dan verifikasi kinerja relevan lainnya.

Untuk pesanan ekspor yang memerlukan verifikasi independen, pemeriksaan pihak ketiga melalui organisasi seperti SGS atau BV dapat diatur sesuai dengan ruang lingkup pemeriksaan yang disepakati.

Kustomisasi OEM

Pemilihan Bahan Inti dan Logam

Pelanggan dapat menentukan lembaran logam luar, lembaran logam dalam, dan inti insulasi sesuai dengan kebutuhan proyek. Shunchen dapat memasok kombinasi berdasarkan baja berlapis warna, paduan aluminium-magnesium-mangan, PU, ​​PIR, wol batu, dan wol kaca.

Ketebalan dan Lebar Panel

Ketebalan panel dapat disesuaikan sesuai dengan kebutuhan insulasi dan desain bangunan. Lebar efektif juga dapat disesuaikan dengan tata letak atap dan sistem pemasangan.

Panjang Panel Kustom

Panel dapat diproduksi dengan panjang tetap atau disesuaikan. Produksi potongan memanjang mengurangi kebutuhan pemotongan ekstensif di lokasi dan memungkinkan dimensi panel disesuaikan dengan geometri atap.

Lapisan Permukaan dan Warna

Pelanggan dapat menentukan jenis pelapis, permukaan akhir, dan warna. Sistem pelapisan poliester dan fluorokarbon tersedia untuk berbagai persyaratan paparan dan penampilan.

Pemrosesan Pracetak

Pemrosesan pabrik tambahan dapat mencakup pembukaan, penyegelan tepi, pembengkokan sudut, dan pra-pengeboran sesuai dengan gambar yang disetujui. Operasi ini diselesaikan sebelum pengiriman ketika proyek mengharuskan panel tiba sebagian dalam keadaan siap untuk pemasangan.

Pemasangan dan Koneksi

Tata Letak Atap

Sebelum pemasangan, struktur atap harus diperiksa kesejajarannya, jarak purlin, ketinggiannya, dan kondisi penahan beban. Dimensi Panel Atap Komposit Logam harus diverifikasi berdasarkan tata letak atap yang disetujui sebelum mengangkat bundel ke atap.

Penentuan Posisi Panel

Panel diposisikan sepanjang arah atap yang dirancang dan didukung oleh purlins di bawahnya. Penjajaran yang benar penting dilakukan karena sambungan panel menentukan kontinuitas penutup atap.

Koneksi Bersama

Panel yang berdekatan dihubungkan melalui sambungan samping atau struktur tumpang tindih yang dirancang. Sambungan harus terpasang sepenuhnya dan sejajar sebelum diikat untuk mencegah celah antar panel.

Pengancing

Pengencang dipasang melalui area pemasangan yang ditentukan ke dalam struktur pendukung. Jenis pengikat, jarak, spesifikasi mesin cuci, dan posisi pemasangan harus mengikuti gambar pemasangan proyek dan persyaratan beban angin setempat.

Berkedip dan Menyegel

Tepi atap, punggung bukit, lembah, penetrasi, dan sambungan lainnya memerlukan perawatan pemasangan dan penyegelan yang tepat. Area-area ini sangat penting untuk mencegah masuknya air karena mengganggu permukaan atap yang terus menerus.

Detail pemasangan harus mengikuti petunjuk pemasangan pemasok panel dan desain atap yang disetujui oleh insinyur struktur.

Mengapa Memilih Shunchen?

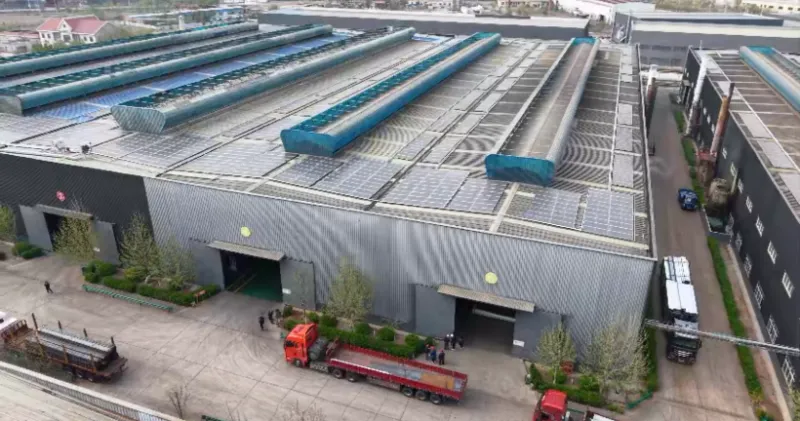

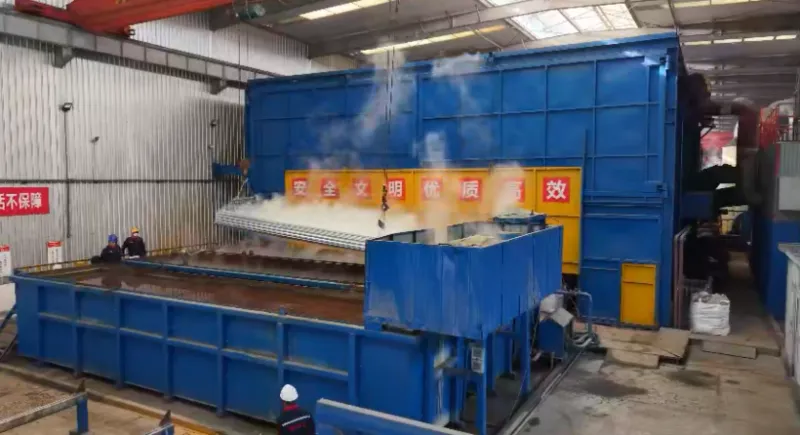

Shunchen memasok panel atap komposit logam dari basis produksi pemrosesan baja terintegrasi dengan fasilitas yang mencakup pemrosesan material baja, pelapisan, galvanisasi, pergudangan, dan logistik.

Grup ini memiliki kapasitas produksi tahunan melebihi 450.000 ton dan lebih dari 40.000 meter persegi ruang produksi dan penyimpanan. Untuk pesanan panel atap komposit, infrastruktur manufaktur ini mendukung sumber bahan mentah, produksi panel, pemrosesan yang disesuaikan, inspeksi, pengemasan, dan pengiriman ekspor dalam rantai pasokan yang sama.

Pelanggan dapat menentukan inti panel, lembaran logam, ketebalan, lebar, panjang, pelapisan, warna, dan persyaratan prefabrikasi sebelum produksi. Informasi teknis ditinjau berdasarkan spesifikasi proyek sehingga konfigurasi manufaktur dikonfirmasi sebelum pesanan memasuki produksi.

Untuk pesanan ekspor, Shunchen dapat menyediakan dokumentasi pengujian pabrik, catatan inspeksi dimensi, dokumentasi material, dan inspeksi pihak ketiga jika diperlukan. Pengaturan pengiriman FOB dan CIF tersedia untuk pesanan internasional.

Pertanyaan Umum

Apa perbedaan antara panel atap komposit logam dan lembaran atap logam satu lapis?

Panel atap komposit logam berisi inti insulasi di antara dua lapisan logam, sedangkan lembaran atap satu lapis terutama menyediakan penutup eksterior yang tahan cuaca. Oleh karena itu, struktur komposit menggabungkan fungsi atap dan insulasi dalam satu komponen prefabrikasi.

Inti mana yang harus dipilih untuk panel atap komposit?

PU dan PIR biasanya dipilih ketika isolasi termal merupakan persyaratan utama. Rock wool cocok untuk proyek yang mengutamakan kinerja api dan isolasi berbasis mineral. Wol kaca dapat dipertimbangkan ketika isolasi termal dan akustik diperlukan. Seleksi akhir harus mengikuti spesifikasi termal dan kebakaran proyek.

Berapa ketebalan panel yang tersedia?

Ketebalan umum meliputi 50, 75, 100, 150, dan 200 mm. Ketebalan lainnya dapat didiskusikan sesuai dengan kinerja termal yang diperlukan dan desain proyek.

Bisakah panjang panel disesuaikan?

Ya. Panel dapat dipasok dengan panjang tetap seperti 6 m dan 12 m atau dipotong dengan panjang tertentu sesuai dengan tata letak atap dan kebutuhan transportasi.

Bisakah warna dan pelapis eksterior disesuaikan?

Ya. Poliester, fluorokarbon, dan sistem pelapisan khusus lainnya dapat disediakan. Warna juga dapat disesuaikan sesuai dengan sistem pelapisan yang tersedia dan persyaratan proyek.

Bisakah Anda menyediakan panel aluminium-magnesium-mangan?

Ya. Lembaran paduan aluminium-magnesium-mangan dapat digunakan sebagai permukaan logam untuk konfigurasi panel atap komposit yang sesuai. Ketebalan substrat dan struktur panel harus dipastikan sesuai dengan desain atap.

Bisakah Anda memproses pembukaan sebelum pengiriman?

Ya. Pembukaan, penyegelan tepi, pembengkokan, dan pra-pengeboran dapat diatur sesuai dengan gambar produksi yang disetujui.

Informasi apa yang diperlukan untuk kutipan?

Informasi yang diperlukan biasanya mencakup luas atap atau jumlah panel, ketebalan panel, bahan inti, jenis dan ketebalan lembaran logam, lebar efektif, panjang panel, pelapis, warna, persyaratan pemasangan, dan tujuan pengiriman. Gambar atap berguna ketika pelanggan memerlukan perhitungan kuantitas atau pemrosesan prefabrikasi.

Bisakah Anda mengatur inspeksi pihak ketiga?

Ya. SGS, BV, atau inspeksi pihak ketiga lain yang disepakati dapat diatur sesuai dengan ruang lingkup inspeksi yang ditentukan dalam kontrak pembelian.
