Struktur pendukung berkekuatan tinggi dan tahan cuaca dirancang untuk balkon perkotaan, teras vila, dan koridor apartemen. Dilengkapi galvanisasi hot-dip, pemasangan modular cepat, dan sudut kemiringan yang dapat disesuaikan.
- tingkat 12 Tahan Angin
- ≥ 500 jam Tes NSS
- 0-30° Kemiringan yang Dapat Disesuaikan
- 20+ Tahun Kehidupan Pelayanan

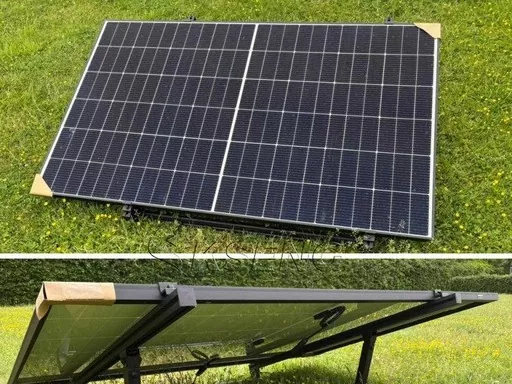

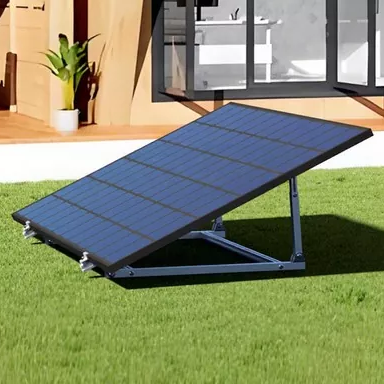

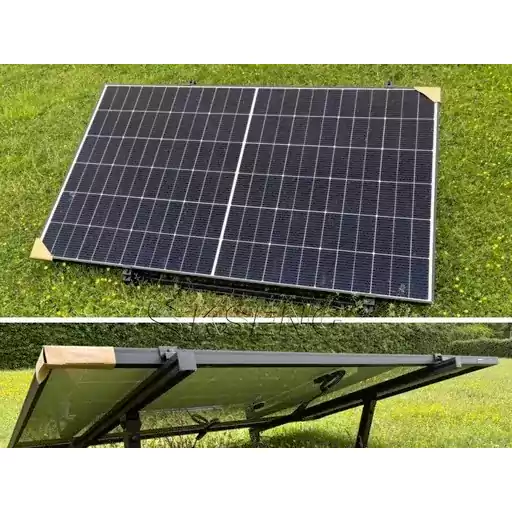

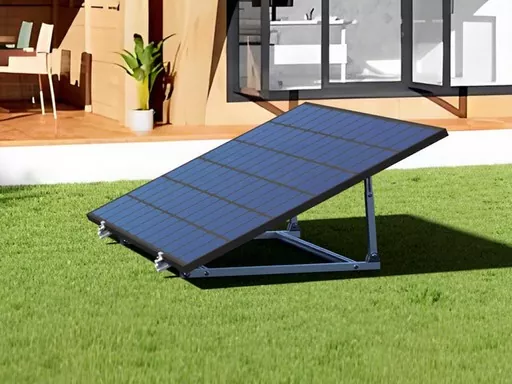

Braket PV Balkon Shunchen kami adalah komponen pendukung khusus yang dikembangkan secara independen untuk sistem fotovoltaik terdistribusi balkon. Diproduksi menggunakan baja karbon berkualitas tinggi (Q235B dan Q355B) sebagai bahan dasar, diproses melalui pemotongan CNC, pengelasan presisi, dan perawatan anti korosi galvanisasi hot-dip. Jelajahi rangkaian lengkap kamidukungan fotovoltaikuntuk solusi pemasangan lainnya.
Sebagai produsen braket PV profesional, kami mengontrol seluruh proses mulai dari pemilihan bahan mentah hingga pengiriman produk jadi. Struktur braket dirancang secara ilmiah sesuai dengan tata letak balkon dan berat modul PV, menggabungkan kinerja penahan beban berkekuatan tinggi dengan kemampuan anti-korosi jangka panjang.
Keuntungan Inti
Penahan Beban & Tahan Angin yang Unggul
Balok utama dan penyangga diagonal dirancang untuk menahan gaya secara kolaboratif. Ia dapat membawa modul PV tunggal berkekuatan lebih dari 500W, dengan tingkat ketahanan angin hingga Level 12 dan ketahanan beban salju ≥0,5kN/㎡, menjaga stabilitas struktural bahkan dalam topan dan badai salju yang parah.
Ketahanan Korosi Tahan Lama
Diolah dengan proses galvanisasi hot-dip otomatis, ketebalan lapisan seragam Braket PV Balkon adalah ≥85μm. Ini telah lulus uji tekuk 180° tanpa terkelupas, dan durasi pengujian NSS adalah ≥500 jam, memberikan masa pakai lebih dari 20 tahun untuk instalasi luar ruangan.
Instalasi Cepat & Mudah
Desain modular memungkinkan pra-perakitan sebelum pengiriman. Tidak diperlukan pengelasan di tempat; pemasangan dapat diselesaikan dengan kunci pas. Satu set dapat dipasang oleh 1-2 orang dalam waktu 2 jam, sehingga mengurangi biaya tenaga kerja dan siklus konstruksi secara drastis.
Kustomisasi & Kompatibilitas Fleksibel
Kami menyesuaikan ukuran dan sudut sesuai dengan tata letak balkon dan spesifikasi modul PV yang berbeda. Mendukung penyesuaian sudut kemiringan 0-30° untuk memaksimalkan efisiensi penerimaan energi matahari untuk kondisi spesifik lokasi Anda.
Spesifikasi Teknis
| Kategori Parameter | Indikator Khusus |
|---|---|
| Bahan Dasar | Q235B, Q355B (baja tahan karat dapat disesuaikan) |
| Proses Produksi | Pemotongan CNC + Pengelasan Presisi + Galvanisasi Hot-Dip |
| Standar Eksekutif | GB/T 3323-2019 (Kualitas Pengelasan), GB/T 13912-2020 (Galvanisasi Hot-Dip) |
| Sifat Mekanik | Nilai Beban ≥50kg/㎡; Tingkat Ketahanan Angin ≥Level 12; Ketahanan Beban Salju ≥0,5kN/㎡ |
| Spesifikasi Braket | Balok Utama: panjang 1000-2000mm, lebar 80-150mm, ketebalan 2,0-3,0mm; Penjepit Diagonal: 500-1000mm; Diameter Pipa: 30-50mm |
| Parameter Galvanisasi | Ketebalan Lapisan ≥85μm; Tidak terkelupas setelah ditekuk 180°; Tes NSS ≥500 jam |
| Modul yang Kompatibel | Modul PV arus utama (Daya: 300-550W; Ukuran: dalam 1600×1000mm) |
| Sudut Kemiringan | Penyesuaian manual 0-30° |
| Metode Instalasi | Penjepit pagar pembatas / Baut ekspansi dinding (cocok untuk beton, struktur baja) |
Kasus Proyek: Komunitas Perumahan Perkotaan
Kami menyediakan braket khusus (balok utama 1500×100×2,5 mm, kemiringan 15°) untuk 500 pemilik rumah di komunitas baru, dipasangkan dengan modul PV 450W. Dengan menggunakan pemasangan penjepit pagar pembatas, tidak terjadi kerusakan pada struktur balkon, dan efisiensi pemasangan meningkat sebesar 50%. Setelah 1 tahun verifikasi di luar ruangan, tidak ada karat atau deformasi, dan pembangkit listrik tetap stabil.
Mengapa Memilih Shunchen?
| Dimensi Perbandingan | Produsen Rekan Standar | Shunchen (Perusahaan Kami) |
|---|---|---|
| Desain Struktural | Penyambungan baja bagian universal, stabilitas buruk. | Desain mekanis eksklusif, balok utama + bantalan kolaboratif penyangga diagonal. |
| Proses Anti Korosi | Galvanisasi dingin, lapisan tipis, uji NSS hanya 200 jam. | Galvanisasi hot-dip sepenuhnya otomatis, lapisan ≥85μm, uji NSS ≥500 jam. |
| Kustomisasi | Hanya ukuran konvensional, siklus 10-15 hari. | Disesuaikan dengan tata letak balkon, menggambar dalam waktu 72 jam. |
| Jaminan Pasokan | Stok tidak mencukupi, pengiriman tidak stabil. | Gudang milik sendiri, pesanan massal dikirim dalam 7 hari. |
| Layanan Pendukung | Hanya menyediakan produk. | Desain skema instalasi, panduan teknis di tempat, respons purna jual 24 jam. |
Sertifikasi & Jaminan Kualitas
Sebagai produsen yang berfokus pada R&D braket PV, kami mengontrol kualitas secara ketat dan memberikan jaminan rantai penuh. Kami disertifikasi dengan Manajemen Mutu ISO 9001 dan Manajemen Lingkungan ISO 14001. Produk mematuhi standar teknis nasional, dan kami menyediakan laporan pengujian kinerja mekanis dan anti-korosi pihak ketiga SGS.
Lini produksi kami menggunakan pemotongan dan pengelasan CNC otomatis dengan deteksi cacat on-line. Proses galvanisasi menggunakan pemantauan suhu rendaman seng secara real-time. Setiap batch menjalani simulasi penahan beban, uji ketebalan lapisan, dan inspeksi kualitas permukaan. Periksa kamisertifikasiuntuk informasi lebih lanjut.
Pertanyaan yang Sering Diajukan
Berapa kapasitas dukung beban maksimum Braket PV Balkon?
Balok utama material Q355B konvensional (1500×100×2.5mm) dapat membawa modul PV tunggal 550W secara stabil, dengan beban tetapan ≥50kg/㎡. Memenuhi hambatan angin Level 12 dan persyaratan beban salju 0,5kN/㎡. Kami memberikan saran pemilihan profesional berdasarkan berat modul Anda.
Bagaimana cara memilih braket yang tepat untuk tata letak balkon yang berbeda?
Untuk balkon teluk, braket penjepit pagar pembatas lebih disukai (tidak perlu pengeboran); untuk balkon tersembunyi atau sempit, braket yang dipasang di dinding menghemat ruang; untuk balkon sudut, braket khusus berbentuk L memaksimalkan ruang. Kami menyediakan skema optimal berdasarkan gambar ukuran balkon Anda.
Dapatkah Anda memberikan penyemprotan elektrostatis sebagai pengganti galvanisasi hot-dip?
Ya. Standar kami adalah galvanisasi hot-dip (≥85μm) untuk ketahanan korosi yang sangat baik. Kami juga dapat menyesuaikan penyemprotan elektrostatis sesuai permintaan, mendukung berbagai warna agar sesuai dengan tampilan eksterior bangunan.
Apakah Anda mendukung inspeksi pabrik dan logistik untuk pesanan massal?
Sangat. Untuk pesanan lebih dari 100 set, kami menyambut pelanggan ke pabrik kami untuk penerimaan kualitas di tempat. Kami juga menyediakan koordinasi logistik eksklusif untuk memastikan braket dikirimkan dengan aman dan tepat waktu ke lokasi proyek Anda.
