Pipa Spiral Diameter Besar

Pipa spiral berdiameter besar Shunchen diproduksi sesuai dengan standar domestik dan internasional seperti GB/T9711 dan API 5L, dengan pemeriksaan kualitas komprehensif dan dukungan teknis untuk memastikan kinerja yang stabil dan andal.

Selama bertahun-tahun, Shunchen telah mendapatkan kepercayaan dari banyak klien teknik melalui kualitas produk yang konsisten, penyesuaian spesifikasi yang fleksibel, dan sistem logistik yang efisien. Baik Anda ingin membeli pipa spiral berdiameter besar, menanyakan harga pipa las spiral, atau mencari pemasok pipa baja atau produsen pipa teknik yang andal, Shunchen menyediakan layanan terpadu mulai dari pemilihan produk dan produksi khusus hingga pengiriman, membantu proyek Anda beroperasi secara efisien, aman, dan andal.

Definisi Produk

Pipa Spiral Diameter Besar (juga dikenal sebagai pipa las spiral lubang besar) adalah jenis pipa baja jahitan spiral yang terbuat dari lembaran baja strip canai panas berkualitas tinggi sebagai bahan baku intinya. Ini dibentuk dengan ekstrusi dingin pada suhu kamar dan kemudian dilas menggunakan proses pengelasan busur terendam dua sisi kawat ganda otomatis. Standar definisi inti adalah diameter luar ≥ 711 mm (sesuai dengan diameter nominal DN700 ke atas). Ini dapat disesuaikan dengan diameter luar hingga 3620mm atau spesifikasi yang lebih besar sesuai dengan persyaratan teknik. Ini adalah jenis produk baja komposit yang menggabungkan kemampuan menahan beban dan pengangkutan. Fungsi intinya adalah untuk mencapai pengangkutan cairan dalam jumlah besar (seperti air, minyak, gas, limbah, dll.) jarak jauh dan berstabilitas tinggi, dan juga dapat berfungsi sebagai komponen pendukung struktural untuk proyek skala besar, beradaptasi dengan kondisi kerja yang kompleks dan lingkungan yang keras. Dengan desain struktur spiral yang unik, pipa ini mengisi kesenjangan industri dalam produksi yang efisien dan penerapan material pipa besar yang stabil, dan banyak digunakan dalam berbagai skenario infrastruktur dan industri.

Secara sederhana, pipa spiral berdiameter besar adalah "arteri besar untuk transportasi dalam proyek skala besar + kerangka pendukung struktural" - pipa ini dapat mengangkut berbagai media secara efisien, memenuhi permintaan transportasi aliran besar, dan menahan tekanan tinggi, beban berat, dan pengaruh geologi yang kompleks. Sangat cocok untuk berbagai lingkungan konstruksi yang kompleks seperti pegunungan, pantai, dan gurun. Ini adalah bahan dasar pipa inti yang menghubungkan energi, pemeliharaan air, kota, dan infrastruktur.

Nilai jual inti

Tabung spiral berdiameter besar memiliki keunggulan inti yang luar biasa, termasuk keselamatan, fleksibilitas, ekonomi, kenyamanan, dan kepatuhan: lapisan lasnya didistribusikan secara merata di sepanjang garis spiral, dan tegangan tersebar secara merata. Ini dipasangkan dengan substrat baja berkualitas tinggi seperti Q235B dan X80, serta perawatan anti korosi seperti 3PE dan FBE. Ia mampu menahan tekanan dan konstruksi, memiliki keamanan tinggi, dan dapat bertahan selama lebih dari 30 tahun. Sangat cocok untuk kondisi kerja yang keras seperti tekanan tinggi, beban berat, dan korosi yang kuat. Spesifikasinya sangat luas, mulai dari diameter luar 711mm hingga 3620mm, ketebalan dinding 6mm hingga 60mm, dan panjang pipa tunggal 6m hingga 18m, yang dapat disesuaikan secara fleksibel. Hal ini dapat disesuaikan dengan bahan dan proses tertentu berdasarkan media teknik, tingkat tekanan, dan lingkungan konstruksi, dengan kemampuan beradaptasi yang sangat kuat. Ini mengadopsi produksi berkelanjutan dengan teknologi pengelasan busur terendam otomatis dan bergulir, mencapai efisiensi produksi yang tinggi. Dibandingkan dengan pipa baja seamless dengan diameter yang sama, harganya berkurang 20% ​​-30%, dan pemasangannya mudah, sehingga mengurangi total biaya proyek secara signifikan. Bahan pipa memiliki ketangguhan yang sangat baik, memungkinkan pembengkokan dingin untuk beradaptasi dengan medan yang kompleks seperti pegunungan dan pantai. Antarmuka pengelasan standar memiliki kinerja penyegelan yang baik, efisiensi konstruksi yang tinggi, dan kesulitan yang rendah. Seluruh proses produksi mengikuti standar nasional dan internasional seperti GB/T9711 dan API 5L. Dari bahan mentah hingga produk jadi, kontrol proses penuh diterapkan, beberapa pengujian memastikan kepatuhan kualitas, dan sertifikat kualifikasi lengkap serta laporan pengujian dapat diberikan, sepenuhnya memenuhi kebutuhan berbagai proyek utama.

Spesifikasi Teknis

Inti mengikuti standar GB/T9711-2017 "Pipa Baja Pengangkut Pipa untuk Industri Minyak Bumi dan Gas Alam", GB/T 3091-2015 "Pipa Baja Las untuk Transmisi Cairan Tekanan Rendah", API 5L, SY/T5037, dll. Spesifikasi regulernya adalah sebagai berikut, dan spesifikasi khusus dapat disesuaikan sesuai kebutuhan:

1. Spesifikasi ukuran inti

2. Spesifikasi Bahan

3. Peringkat tekanan

Perhitungan tekanan mengikuti standar GB50251 dan menggunakan rumus Barlow: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Diantaranya:

P —— Tekanan desain

D —— Diameter luar pipa

S —— Kekuatan hasil material

E —— Koefisien pengelasan (untuk pipa las spiral adalah 0,9)

Bidang aplikasi dan kasus

Tabung spiral berdiameter besar, dengan keunggulan daya tahan, spesifikasi fleksibel, dan efektivitas biaya tinggi, diterapkan secara luas di lima bidang inti termasuk transmisi energi, proyek pemeliharaan air, konstruksi kota, proyek infrastruktur, dan produksi industri. Mereka cocok untuk berbagai proyek utama dan skenario kompleks. Berikut rincian pengenalan lapangan dan kasus nyata disertai penjelasan skenario:

Bidang aplikasi inti

1. Bidang Transmisi Energi (Skenario Aplikasi Inti)

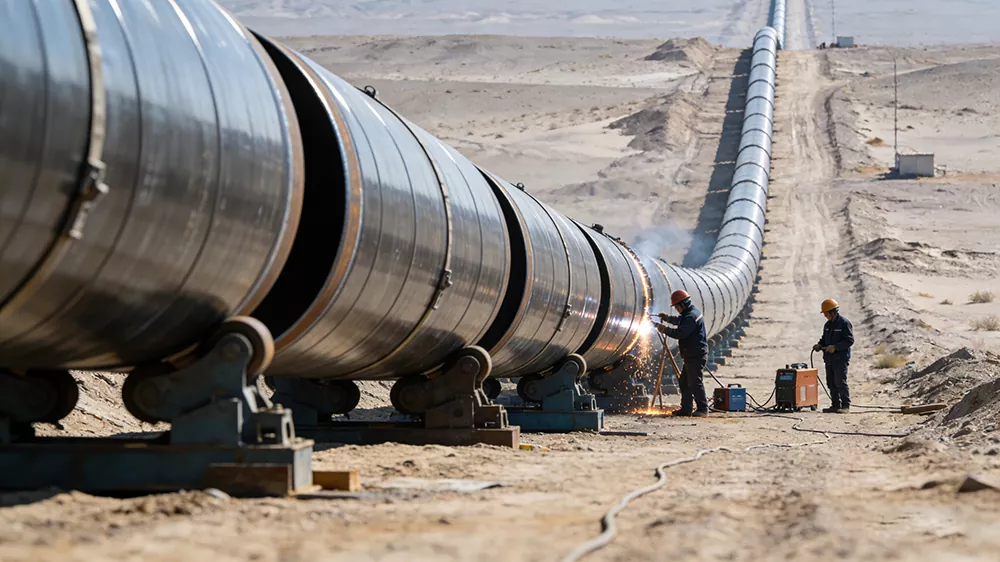

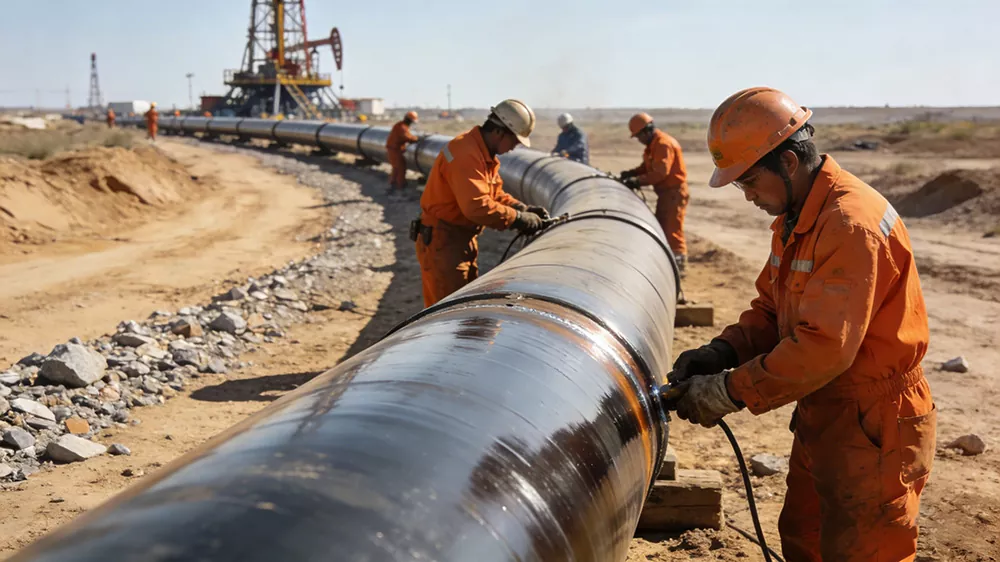

Media yang Kompatibel: Minyak mentah, gas alam, minyak sulingan, metana batubara, uap, dll. Persyaratan intinya adalah transportasi bertekanan tinggi, jarak jauh, dan bebas kebocoran. Sangat cocok untuk medan yang kompleks seperti gurun, dataran tinggi, dan pegunungan. Hal ini dapat menahan perbedaan suhu yang ekstrim dan efek pemukiman geologis. Ini adalah "arteri utama" transmisi energi dan banyak digunakan dalam pembangunan jaringan pipa jarak jauh. Hal ini dapat secara efektif meningkatkan efisiensi transportasi, mengurangi kehilangan energi, menurunkan biaya proyek secara keseluruhan, memperpanjang masa pakai, dan mengurangi investasi pemeliharaan.Deskripsi Pemandangan: Di lokasi pembangunan pipa gas alam jarak jauh di Gurun Gobi, deretan pipa spiral berdiameter besar ditata dengan rapi, dan para pekerja sedang melakukan operasi pengelasan dan penyambungan; Di lokasi peletakan pipa untuk minyak dari ladang minyak, permukaan material pipa mengadopsi teknologi anti-korosi kelas atas, yang cocok untuk lingkungan korosif yang kompleks di ladang minyak, memastikan bahwa minyak diangkut tanpa kebocoran.

2. Bidang teknik pemeliharaan air

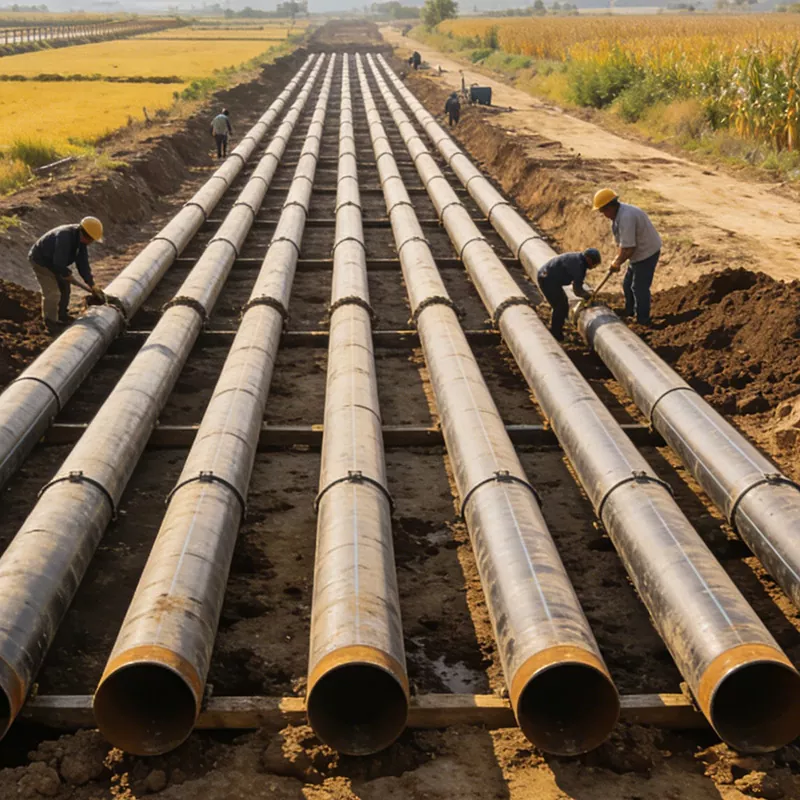

Skenario yang berlaku: Proyek pengalihan air skala besar, proyek pengalihan air, proyek pengendalian banjir dan drainase, jaringan pipa utama untuk irigasi lahan pertanian, proyek pasokan air untuk air minum, proyek pasokan air pulau, dll. Persyaratan intinya adalah kapasitas aliran tinggi, ketahanan korosi, dan ketahanan tekanan air. Mereka dapat beradaptasi dengan lingkungan yang kompleks seperti dasar sungai, lahan yang terkena dampak garam, dll. Mereka dapat secara efektif menahan erosi air dan penurunan permukaan tanah secara geologis, memastikan transmisi sumber daya air yang stabil dan menjamin pengoperasian proyek pemeliharaan air yang aman. Mereka memainkan peran pendukung yang penting dalam proyek-proyek utama pemeliharaan air nasional.Deskripsi pemandangan: Di lokasi pembangunan Proyek Pengalihan Air Jinghai, pipa spiral berdiameter besar digunakan untuk pemasangan pipa utama. Pipa-pipa tersebut melewati sungai atau lahan pertanian, dan para pekerja melakukan perawatan penyegelan antarmuka. Di lokasi proyek pasokan air pulau, pipa spiral berdiameter besar dengan teknologi anti korosi 3PE digunakan untuk menahan erosi air laut dan mencapai interkoneksi sumber daya air antara pulau dan daratan.

Kasus yang khas

Kasus 1: Proyek jalur cabang Transmisi Gas Barat-Timur (di bidang transportasi energi)

Persyaratan proyek: Perlu dibangun pipa gas alam bertekanan tinggi jarak jauh, cocok untuk medan yang kompleks seperti gurun dan pegunungan. Material pipa harus memiliki tingkat penahan tekanan ≥ 6,3 MPa, tahan terhadap penurunan geologi dan korosi, serta dapat disuplai secara batch dengan cepat untuk memastikan pipa beroperasi tanpa kebocoran dalam waktu yang lama.

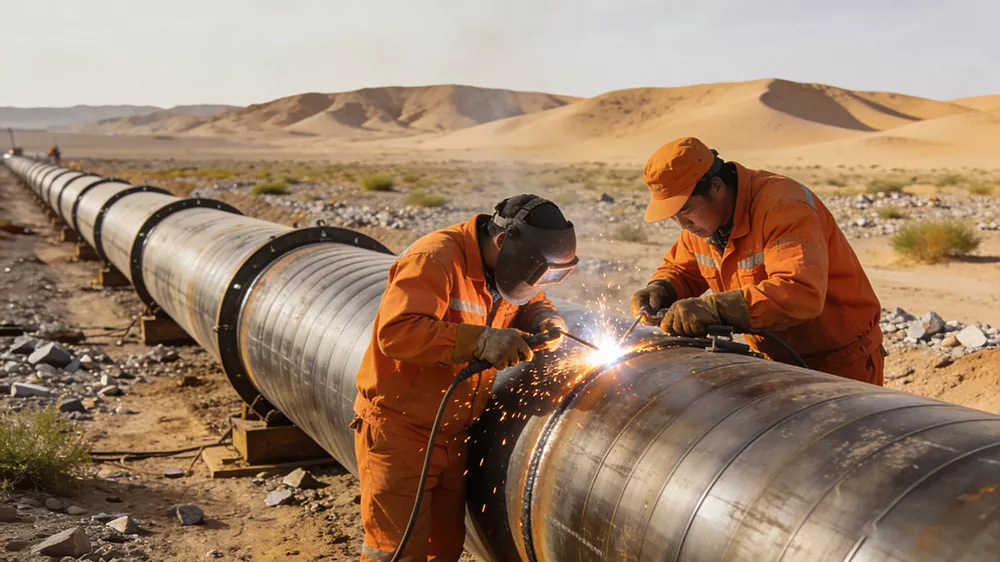

Aplikasi produk: Pipa spiral berdiameter besar kelas baja X80 dipilih, dengan diameter luar 1220mm dan ketebalan dinding 22mm. Proses anti korosi 3PE + teknologi proteksi katodik diadopsi. Sebanyak lebih dari 8.000 ton dipasok, mencakup panjang pipa lebih dari 120 kilometer, memenuhi persyaratan transportasi bertekanan tinggi, dan lasan menjalani pengujian non-destruktif ganda ultrasonik dan sinar-X, dengan kualifikasi 100%.Pemandangan：

Kasus 2: Proyek saluran pipa utama dari proyek pengalihan air Jing-Huai (di bidang teknik pemeliharaan air)

Persyaratan proyek: Pipa utama pengalihan air skala besar diperlukan untuk mencapai transportasi air jernih skala besar, cocok untuk skenario penyeberangan sungai dan peletakan lahan pertanian. Material pipa harus tidak beracun, tahan korosi, berdiameter besar, dengan diameter nominal DN2000. Material pipa dengan panjang standar 18m yang disesuaikan diperlukan untuk mengurangi jumlah antarmuka dan meningkatkan efisiensi konstruksi.

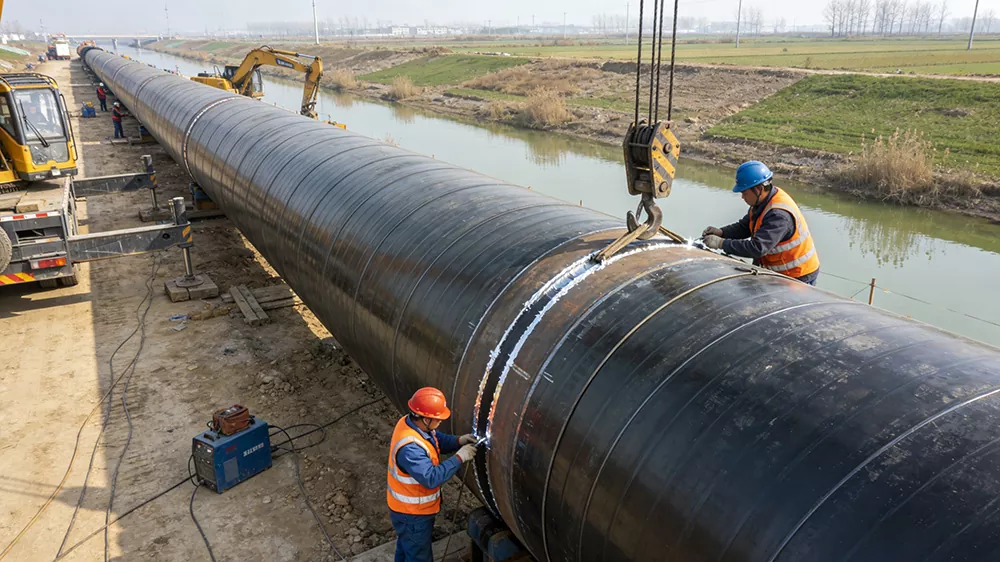

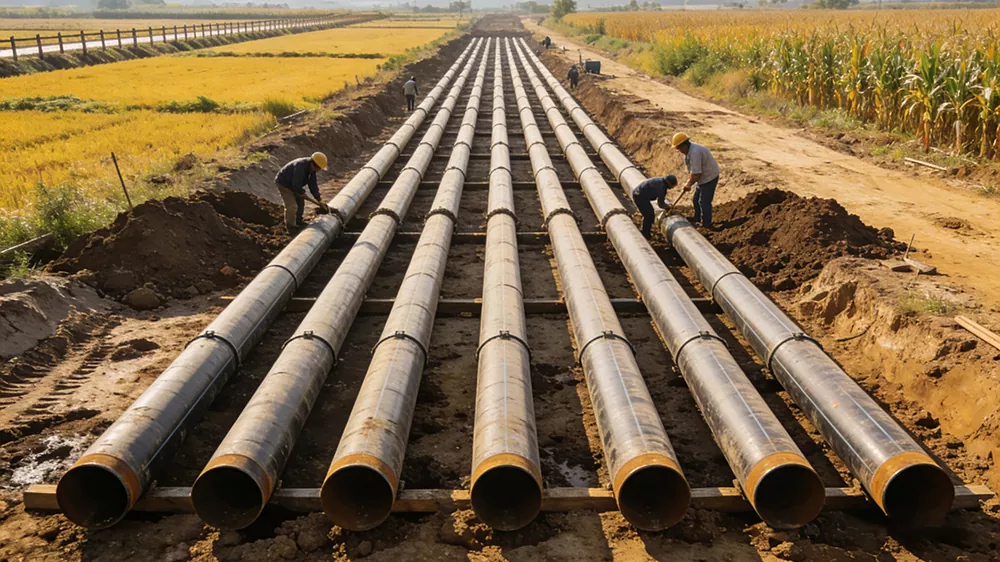

Aplikasi produk: Pilih material Q345B untuk pipa spiral berdiameter besar, dengan diameter luar 2020mm dan ketebalan dinding 18mm. Proses anti korosi tingkat air minum IPN8710 diadopsi untuk memastikan tidak ada polusi sekunder pada air minum. Material pipa dengan panjang standar 18 m yang disesuaikan disediakan, dengan total lebih dari 5.000 ton, untuk memasang pipa utama melintasi sungai dan di lahan pertanian. Pemandangan:

Pengemasan dan Pengiriman

1. Standar pengemasan (cocok untuk karakteristik diameter besar dan berat, dengan mempertimbangkan perlindungan dan kenyamanan)

2. Spesifikasi Pengiriman (Memperhatikan efisiensi, keamanan dan biaya, serta disesuaikan dengan karakteristik pengangkutan pipa berdiameter besar)

（1）Moda transportasi

（2） Persyaratan pemuatan

Sebelum memuat, periksa integritas kemasan pipa dan kondisi lapisan anti korosi. Setelah memastikan tidak ada kerusakan, angkat pipa dengan lancar ke atas alat pengangkut. Gunakan tali kawat baja dan bantalan karet untuk fiksasi. Hindari melilitkan tali kawat baja di atas lapisan anti korosi (gunakan bantalan karet untuk mengisolasi). Hal ini untuk mencegah kerusakan lapisan anti korosi selama pengangkatan dan pengangkutan, serta untuk menghindari deformasi pipa akibat terjepit. Tempatkan pipa dengan rapi. Kelompokkan pipa-pipa dengan spesifikasi yang sama. Susun berdasarkan panjang dan ketebalannya, dan letakkan secara terpisah untuk menghindari kerusakan akibat benturan akibat pembebanan campuran. Pastikan sumbat ujung tertutup rapat untuk mencegah benda asing masuk ke dalam pipa.

（3）Siklus pasokan dan pengiriman

（4）Jaminan Transportasi dan Layanan Purna Jual

Selama proses pengangkutan dilakukan pelacakan secara real-time, dan lokasi pengangkutan serta kondisi pipa disediakan secara real-time untuk menghindari keterlambatan pengangkutan atau kerusakan pipa. Jika terjadi kerusakan kemasan, goresan pipa, deformasi, dll. selama pengangkutan, kami akan segera mengatur pengiriman ulang atau perbaikan di tempat untuk memastikan bahwa hal tersebut tidak mempengaruhi kemajuan konstruksi pelanggan. Untuk transportasi jarak jauh dan kondisi jalan yang kompleks, asuransi transportasi kargo yang memadai akan dibeli untuk melindungi hak dan kepentingan pelanggan secara komprehensif.

Serah terima dan purna jual: Setelah serah terima selesai, saran penyimpanan pipa profesional akan diberikan (seperti menghindari paparan sinar matahari dan hujan dalam jangka panjang di udara terbuka, pipa anti korosi menghindari goresan benda tajam, meninggikan bagian bawah untuk penyimpanan untuk mencegah kontak karat dengan tanah, dll.), dan jika nanti ada pertanyaan terkait pemasangan atau pengujian, teknisi akan diatur untuk segera menyambung dan menjawab.

Keuntungan memilih Shunchen

Ini memiliki ketahanan tekanan yang kuat, dengan distribusi tegangan yang seragam pada lapisan las spiral, ketahanan yang sangat baik terhadap deformasi dan penurunan. Sangat cocok untuk transportasi jarak jauh bertekanan tinggi dan lingkungan bawah tanah yang kompleks. Spesifikasinya lengkap, diameter pipa dan ketebalan dinding dapat disesuaikan sesuai kebutuhan untuk memenuhi kebutuhan proyek berdiameter besar. Kualitas pengelasan stabil, menggunakan pengelasan busur terendam dua sisi, dengan lasan padat dan kinerja penyegelan yang baik. Seluruh proses dijamin dengan pengujian non-destruktif untuk memastikan kualitas. Efisiensi produksinya tinggi, materialnya padat, dan memiliki rasio biaya-kinerja yang lebih tinggi dibandingkan pipa seamless dan pipa jahitan lurus dengan diameter yang sama. Ini dapat dipasangkan dengan berbagai perawatan anti-korosi seperti 3PE dan epoksi, cocok untuk skenario seperti industri minyak dan gas, kota, dan kimia, dengan masa pakai yang lama. Sistem layanannya lengkap, mulai dari desain skema, penyesuaian produksi hingga distribusi logistik, dukungan teknis di tempat, mengikuti seluruh proses, dan respons purna jual tepat waktu, memberikan jaminan yang dapat diandalkan untuk pengoperasian proyek yang stabil.

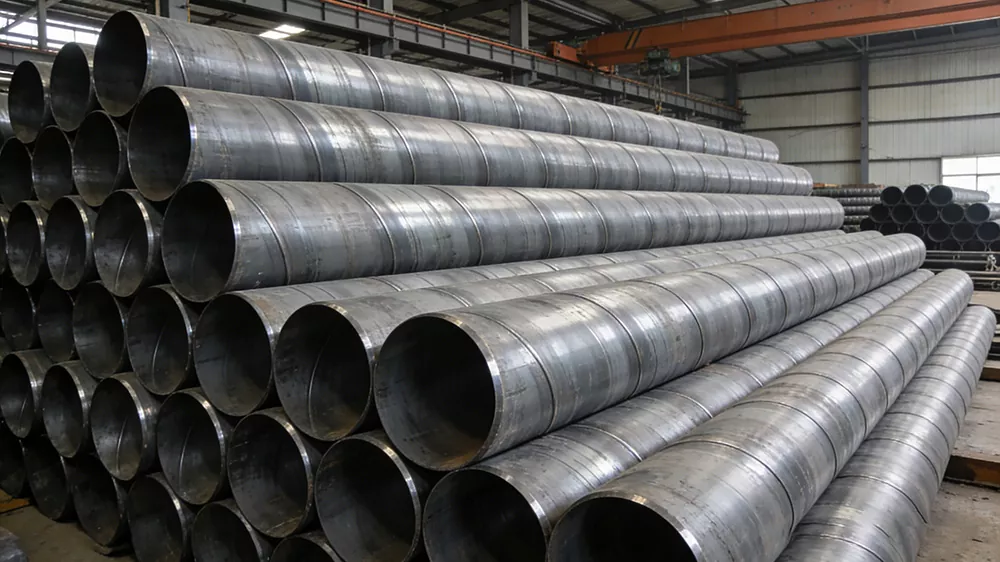

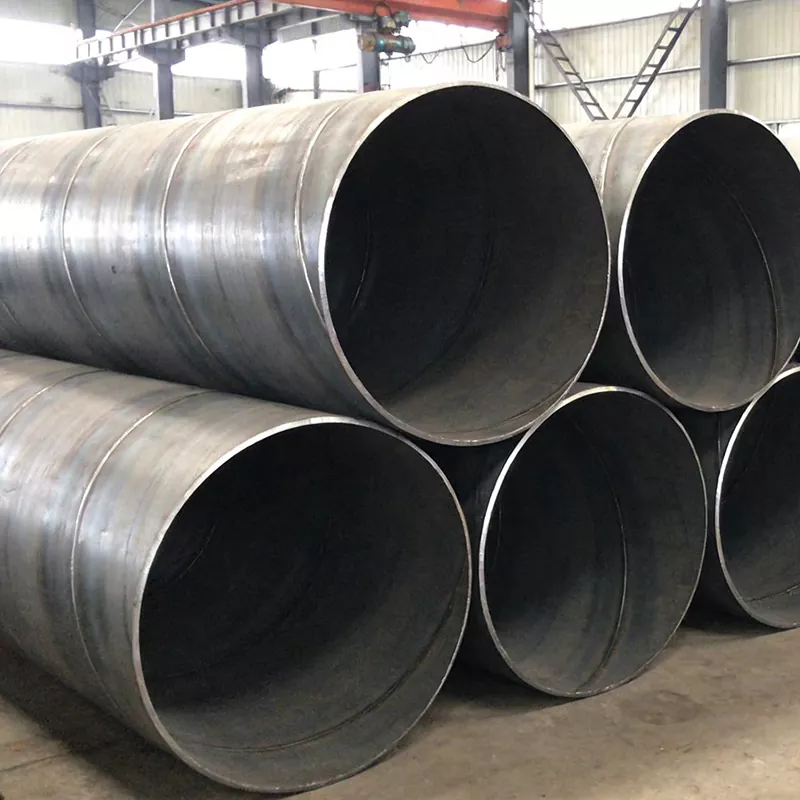

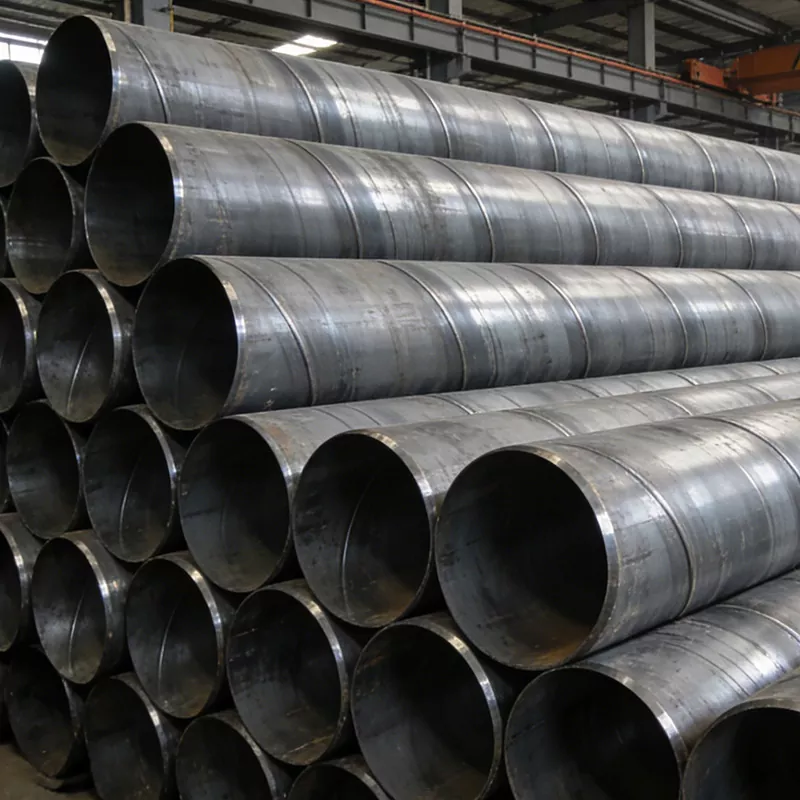

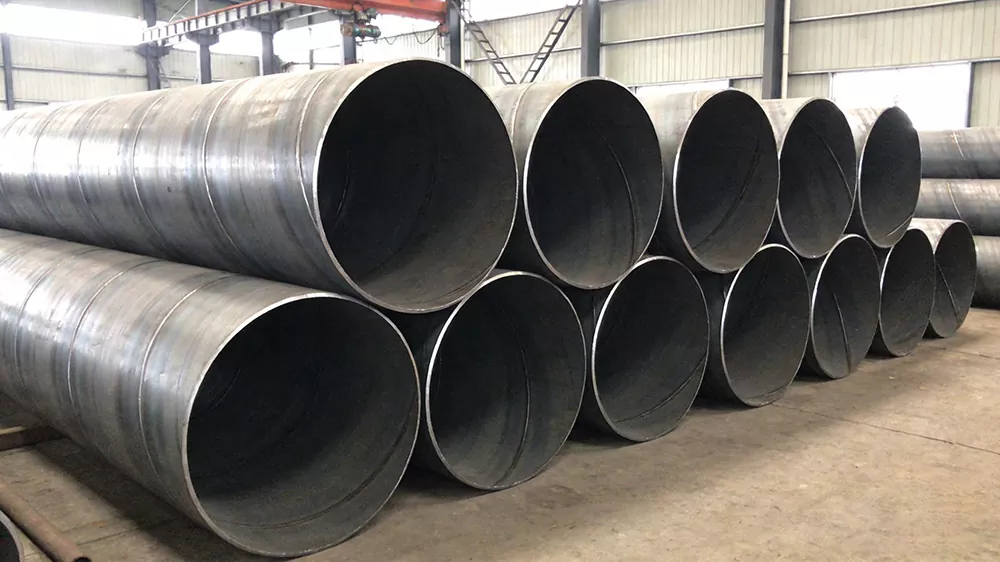

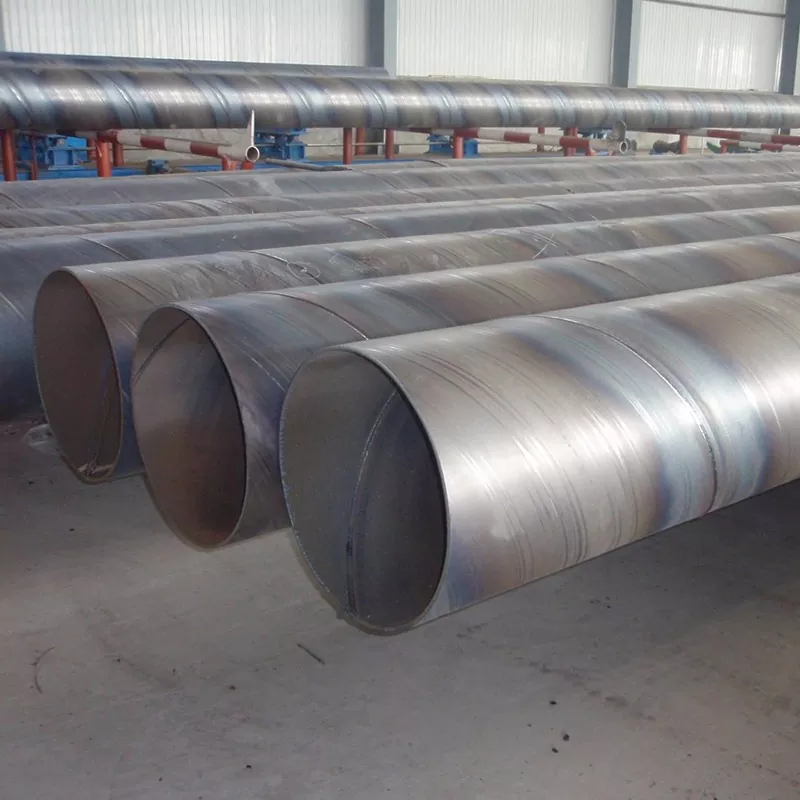

Ilustrasi produk：
